典型的立式连续制袋装填包装机总体结构如下图所示,
高德待遇怎么样? 整机包括七大部分:传动系统、薄膜供送装置、袋成型装置、纵封装冒、横封及切断装置、物料供给装置以及电挂检测系统。

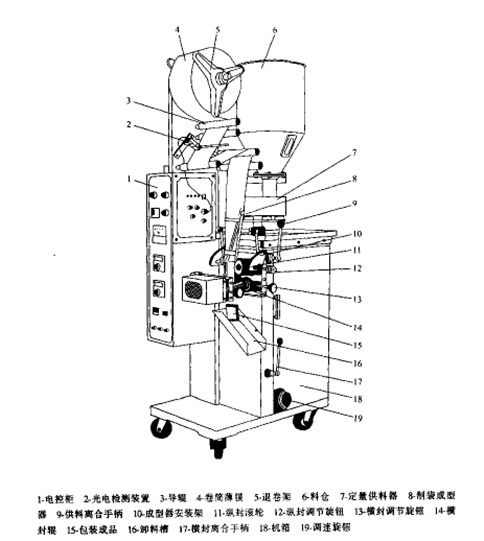

立式连续制袋装填包装机总体结构图
如图中所示,机箱18内安装有动力装置及传动系统,驱动纵封滚轮11和横封辊14转动,同时传送动力给定量供料器7使其工作给料。卷筒薄膜4安装在退纸架5上,可以平稳地自由转动。在牵引力的作用下,薄膜展开经导辊组3引导送出。导辊对薄膜起到张紧平整以及纠偏的作用,使薄膜能正确地平展输送。
立式连续制袋装填包装机总体结构的主要部件是一个制袋成型器8,它使薄膜由平展逐渐形成袋型,是制袋的关键部件。它有多种的设计形式,可根据具体的要求而选择。制袋成型器在机上通过支架固定在安装板10上,可以调整位置。在操作中,
高德总代理 需要正确调整成型器对应纵封滚轮11的相对位置,确保薄膜成型封合的顺利和正确。
立式连续制袋装填包装机总体结构横封装置主要是一对横封辊14,相对旋转,内装发热元件。其作用也有两个:其一是对薄膜进行横向热封合。一般情况下,横封辊旋转一周进行一次或两次的封台动作。当每个横封辊上对称加工有两个封合6时、旋转一周,两辊相互压合两次。其二是切断包装袋,这是在热封合的同时完成的。在两个横封辊的封合面中间,分别装嵌有刃刀及刀板,在两辊压合热封时能轻易地切断薄膜。在一些机型中,横封和切断是分开的,即在横封辊下另外配置有切断刀,包装袋先横封再进入切断刀分割。不过,这种力法已较少采用,因为不但机构增加了,而且定位控制也变得复杂。
物料供给装置是一个定量供料器7。对于粉状及颗粒物料,主要采用量杯式定容计量,量杯容积可调。图示定量供料器7为转盘式结构,从料仓6流人的物料在其内由若干个圆周分布的量杯计量,并自动充填人成型厉的薄膜管内。
立式连续制袋装填包装机总体结构的电控检测系统是包装机工作的中枢系统。在此机的电控柜上可按需设置纵封温度、横封湿度以及对印刷薄膜设定色标枪测数据等,这对控制包装质量起到至关重要的作用。
