这篇文章就是主要介绍包装机械设备的成型器、牵拉供送薄膜、切断卷筒包装材料机构的结构组成。

1、成型器机构

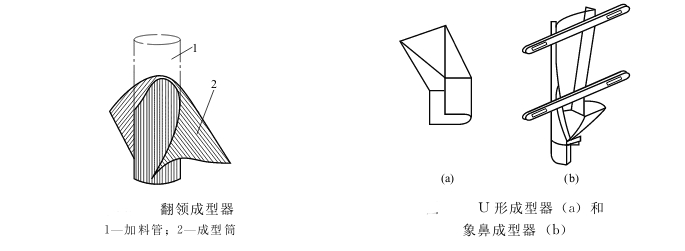

（1）翻成型器：其由外表为翻状，高德平台如何？ 内表面为圆形或方形的工作曲面组成。用于平张搭接纵封三面封口扁平袋成型。薄膜由后一根导辊引入，经翻曲面滑入加料管１和成型筒２的间隙间，在这一过程中，薄膜自然卷合成圆筒状。
（2）三角板成型器：利用成型器形状，迫使平张薄膜对折成型，由锐角三角板与Ｕ形立杆 （或平行辊）连接在基板上而成，用于对接纵封三面或四面封口成型。
（3）Ｕ形成型器：其成型原理同三角板成型器，由三角板和其圆滑连接的Ｕ形导槽及侧向导板组成，是三角板成型器的变异形式。单膜受力情况适用袋形规格与应用范围均优于三角板成型器。
（4）象鼻成型器：兼备翻和三角板成型器的工作原理，是Ｕ形成型器的改进型。象鼻成型器两边都带有护边，目的是防止成型器曲面过长而导致薄膜贴合不良跑偏，影响翻折制袋，用于单张单膜对接纵封三面封口扁平袋成型。其运动阻力小，充填距离短，对材料适应性强，设计、制造较易，但不能适应袋形规格变化，相同袋形规格的结构尺寸较翻成型器大，多用于立式包装机。
（5）Ｖ形成型器：它是平张单膜对合成型器的形式之一，由Ｖ形缺口导板、导辊和双道纵封辊组成。适用于四面封口扁平袋成型，对材料和袋形规格的适应性强，运动阻力小，常用于立式包装机或单位小包装。
（6）截取成型器：通常由封底器、截切装置、牵引导辊等构件组成，高德集团 可有多种结构组合方式。用于筒状单膜横封二面封口扁平袋成型。常用于制袋-充填-封口机的联动装置。

2、薄膜牵拉供送机构
（1）胶辊式拉膜机构：这种机构结构较简单，由传动系统控制主动齿轮转动，从而带动拉膜辊和压紧辊完成拉膜。其袋长的控制和调整主要通过控制主动齿轮的转动角度完成。该机构一般不采用光电控制装置控制袋长，主要应用在全自动液体软包装机中。
（2）滚轮式拉膜机构：这种拉膜机构靠一对滚轮的对滚，利用滚轮与包装材料之间的摩擦力进行拉膜。滚轮的驱动方式有凸轮摆动式、离合制动式和步进电机式等几种。
（3）真空抱环拉膜机构：真空抱环装在翻式成型器下面、充填管外侧，通过抱环上下运动和真空的吸附与释放而完成拉膜。在机械机构作用下，抱环始终沿充填管上下往复运动，当抱环运行至料筒上端时，抱环内被抽真空，使充填管外部的薄膜与抱环内壁紧紧地吸附在一起，此时抱环下行将薄膜一起拉下，同时送膜辊送膜以减小拉力。
（4）气动式拉膜机构　参见图中横向热封器，该拉膜机构一般具有三种功能，即完成上下拉袋、在拉袋过程中完成横封以及封口后切断。
（5）同步齿形带式拉膜机构　该机构是在充填筒两侧对称安装两组同步齿形带，齿形带转动时靠摩擦完成拉膜。同步齿形带与充填筒和薄膜之间的压力可由弹簧或气提供。

3、卷筒包装材料的切断机构
卷筒包装材料的切断方式有热切和冷切两类，一般切断和横封是同时完成的。热切有高频电热刀和脉冲电加热熔断两种，冷切用锯齿形切断刀。
